Kullanım kılavuzu Arçelik AR PRO WL RT Termostat

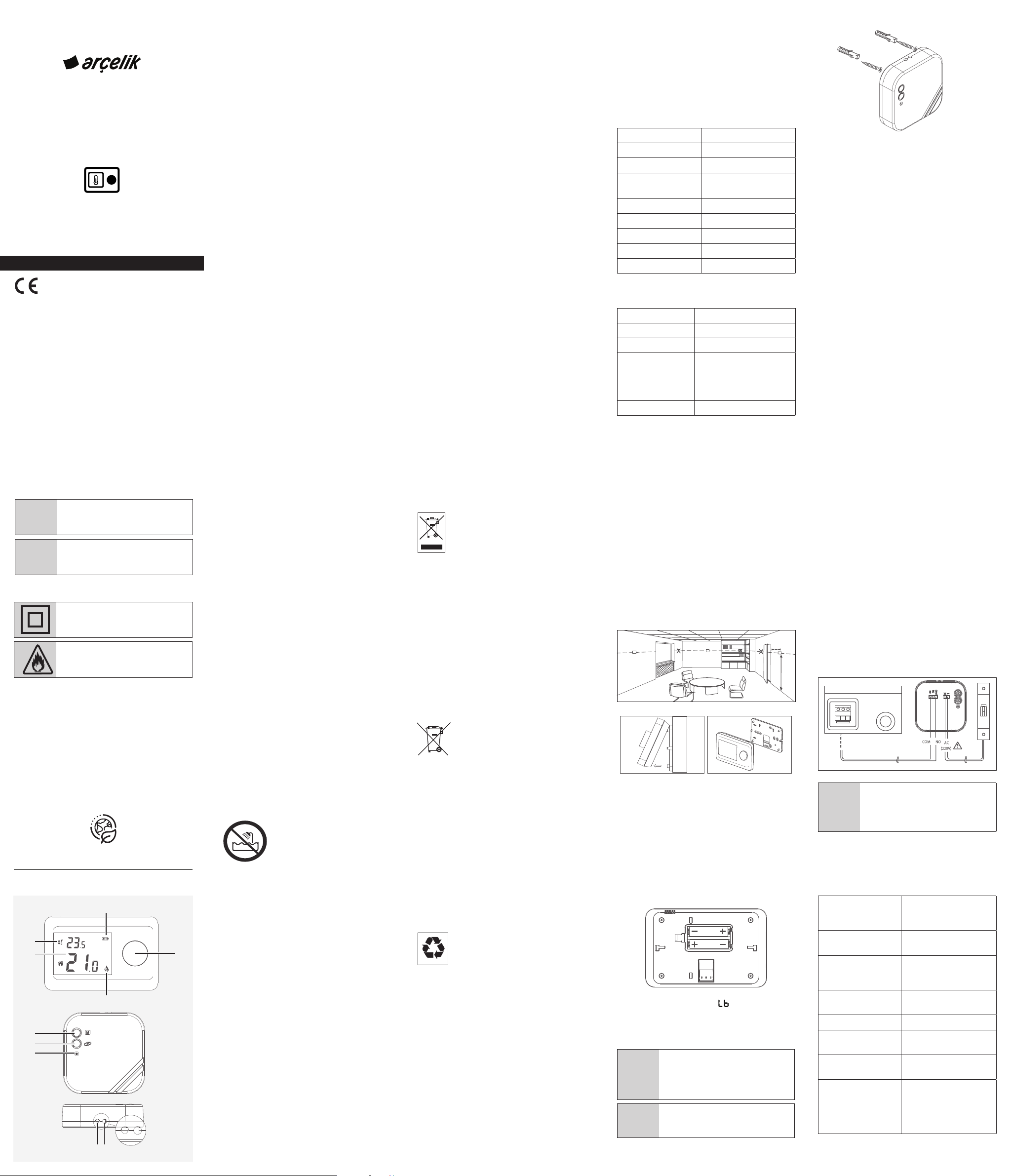

Kullanım kılavuzu

AR PRO WL RT

01M-9202631100-4021-01

Lütfen önce bu kılavuzu okuyun!

Değerli Müşterimiz,

Arçelik ürününü tercih ettiğiniz için teşekkür ederiz.

Yüksek kalite ve teknoloji ile üretilmiş olan ürünü-

nüzün size en iyi verimi sunmasını istiyoruz. Bunun

için, bu kılavuzun tamamını ve verilen diğer belge-

leri ürünü kullanmadan önce dikkatle okuyun ve

bir başvuru kaynağı olarak saklayın. Ürünü başka

birisine verirseniz, kullanma kılavuzunu da birlikte

verin. Kullanma kılavuzunda belirtilen tüm bilgi ve

uyarıları dikkate alarak talimatlara uyun.

Sembollerin anlamları

Bu kullanma kılavuzunun çeşitli kısımlarında aşağı-

daki semboller kullanılmıştır:

C

Cihazın kullanımıyla ilgili önemli bilgi-

ler ve faydalı tavsiyeler.

A

Can ve mal güvenliğiyle ilgili tehlikeli

durumlar konusunda uyarılar.

Elektrik çarpmasına karşı koruma sı-

nıfı.

Yangın tehlikesine karşı uyarı.

AEEE Yönetmeliğine uygundur.

Bu ürün, çevreye saygılı modern tesislerde

doğaya zarar vermeden üretilmiştir.

PCB içermez.

Kullanma Kılavuzu

Oda Termostatı

TR

O

C

O

C

C

9 10

2

6

5

7

8

3

1

4

1 Önemli güvenlik ve çevre

talimatları

Bu bölümde, yaralanma ya da

maddi hasar tehlikelerini önleme-

ye yardımcı olacak güvenlik tali-

matları yer almaktadır.

Bu talimatlara uyulmaması halin-

de her türlü garanti geçersiz hale

gelir.

1.1 Genel güvenlik

• Bu cihaz ticari kullanım için tasar-

lanmamıştır. Cihaz sadece ev ve

benzer uygulamalarda kullanımı

amaçlanmıştır.

• Bu ürün parametrelerinin çoğu

kurucu tarafından istenen minimal

eylemlerle fabrikada ayarlanmış

halde teslim edilir: alıcı ile kazan

arasındaki kablolu bağlantı, saat

ayarı ve gün ayarı. Alıcı ve veri-

cinin birbirine bağlanması, ısıtma

modeli, varsayılan sıcaklık gibi

geri kalan ayarlar, fabrikada önce-

den yapılandırılmıştır.

• Bu cihaz, denetim sağlanması

veya cihazın güvenli bir şekilde

kullanılması ve karşılaşılan teh-

likelerin anlaşılması ile ilgili bilgi

verilmesi durumunda, yaşları 8 ile

üzerinde olan çocuklar ve fiziksel,

işitsel veya akli yetenekleri azal-

mış veya tecrübe ve bilgi eksikliği

olan kişiler tarafından kullanılabilir.

Çocuklar cihazla oynamamalıdır.

Temizlik ve kullanıcı bakım işlem-

leri, gözetimsiz çocuklar tarafın-

dan yapılmamalıdır.

• Çocuklar, cihazla oynamalarını

önlemek için gözetim altında tu-

tulmalıdır.

• Sadece orijinal parçaları veya üre-

tici tarafından tavsiye edilen par-

çaları kullanın.

• Kurulum, bakım, temizlik ve tamir

işlemleri sırasında cihazın elektrik

bağlantısını ke sin.

• Cihazı parçalarına ayırmayın.

• Cihazı veya elektrik kab-

losunu temizlemek için

suya daldırmayın.

• Cihazı yağış, nem ve ısı kaynakla-

rından koruyun.

• Fişe ıslak ellerle dokunmayın.

• Cihazı uzatma kablosuyla kullan-

mayın. (Modem için)

• Şebeke güç kaynağınız cihazın tip

etiketinde belirtilen bilgilere uygun

olmalıdır. (Modem için)

• Elektrik kablosu veya cihaz hasar-

lıysa kullanmayın. Yetkili servise

başvurun. (Modemde fiş olduğu

için)

• Elektrik kablosunun hasar gör-

mesini önlemek için sıkışmasını,

kıvrılmasını veya keskin kenarlara

sürtünmesini engelleyin. (Modem

için)

• Cihazın fişini prizden çıkartırken

kablosundan çekmeyin. (Modem

için)

• Bitmiş piller cihazdan çıkarılmalı

ve güvenle imha edilmelidir.

• Lütfen kullanılmış pilleri yerel yasa

ve düzenlemelere uygun şekilde

atın.

• Besleme terminallerine kısa devre

yaptırılmamalıdır.

• Bu talimatlar, cihaz montaj tali-

matları ile birlikte okunmalıdır. Bu

cihazın yetkin bir elektrikçi tarafın-

dan kurulması önerilir.

• Bu cihaz, uluslararası güvenlik

standartlarına uygundur.

• Bu termostat, sadece 3V DC ile

çalışmak üzere tasarlanmıştır.

• Bu ünite BS 7671 (IEE Kablo Şe-

bekesi Yönetmeliği) veya ilgili ulu-

sal yönetmelikler ve iyi uygulama

kodları uyarınca yetkili bir kişi ta-

rafından kurulmalıdır. Bu üniteyi

kurmadan önce her zaman AC

Şebeke bağlantısını yalıtın.

• Ambalaj malzemelerini çocukların

erişemeyeceği yerlerde saklayın.

1.2 AEEE Yönetmeliğine Uyum ve Atık

Ürünün Elden Çıkarılması

Bu ürün, T.C. Çevre ve Şehircilik Bakanlığı

tarafından yayımlanan “Atık Elektrikli ve

Elektronik Eşyaların Kontrolü

Yönetmeliği”nde belirtilen zararlı ve yasaklı

maddeleri içermez. AEEE Yönetmeliğine

uygundur. Bu ürün, geri dönüşümlü ve tekrar kulla-

nılabilir nitelikteki yüksek kaliteli parça ve malzeme-

lerden üretilmiştir. Bu nedenle, ürünü, hizmet ömrü-

nün sonunda evsel veya diğer atıklarla birlikte at-

mayın. Elektrikli ve elektronik cihazların geri dönü-

şümü için bir toplama noktasına götürün. Bu topla-

ma noktalarını bölgenizdeki yerel yönetime sorun.

Kullanılmış ürünleri geri kazanıma vererek çevrenin

ve doğalkaynakların korunmasına yardımcı olun.

1.3 Atık piller

Bitmiş pilleri, yerel kanun ve yönetmelik-

lere uygun şekilde atılmasını sağlayın. Pil

ve ambalajın üzerindeki sembol, ürünle

birlikte teslim edilen pilin evsel atık ola-

rak değerlendirilmemesi gerektiğini belirtmektedir.

Bazı yerlerde sembol, kimyasal bir sembol ile birleş-

tirilerek kullanılmış olabilir. Piller % 0,0005’den faz-

la civa veya % 0,004’den fazla kurşun içeriyorsa,

civa için Hg, kurşun için Pb kimyasal sembolü işare-

tin altına eklenir. Pillerin doğru şekilde atılmasını

sağlayarak, pillerin uygun olmayan şekilde atılması

neticesinde çevre ve insan sağlığında meydana ge-

lebilecek potansiyel zararların engellenmesine kat-

2.1.2 Modem

6. Manuel kullanım butonu

7. Eşleştirme butonu

8. Modem LED ışığı

9. Modem güç kablosu girişi

10. Kombi bağlantı kablosu girişi

2.2 Teknik veriler

2.2.1 Oda Termostatı

Boyutlar ( y/g/d) 87mm / 135mm / 30mm

Beyan gerilimi 3V DC

Beyan akımı/gücü 20 mA / 0,06W

Sıcaklık ölçüm

hassasiyeti

0.1°C

Çalışma hassasiyeti 0.5°C

Çalışma aralığı (5°C) – (30°C)

Pil ömrü 1 Yıl (2 x AAA)

İşletme sıcaklığı (-10°C) – (+50°C)

Depolama sıcaklığı (-20°C) – (+60°C)

2.2.2 Modem

kıda bulunmuş olacaksınız.

1.4 Ambalaj bilgisi

Ürünün ambalajı, Ulusal Mevzuatımız ge-

reği geri dönüştürülebilir malzemelerden

üretilmiştir. Ambalaj atığını evsel veya di-

ğer atıklarla birlikte atmayın, yerel otoritenin belirtti-

ği ambalaj toplama noktalarına atın.

2 Genel bakış

2.1 Kontroller ve parçalar

2.1.1 Oda Termostatı

1. Pil göstergesi

2. Ayarlanan sıcaklık

3. Oda sıcaklığı

4. Kombi çalışıyor

5. Açma/Kapama ve derece ayarlama butonu

Boyutlar ( y / g / d ) 90mm / 90mm / 25mm

Beyan gerilimi 220 V AC

Beyan akımı/gücü 45 mA / 10 W

Röle no anahtar-

lama akımı

7A (240VAC – Rezistif

Yük)

10A (120VAC – Rezistif

Yük)

Depolama sıcaklığı (-20°C) – (+60°C)

Teknik ve tasarım değişiklikleri yapma hakkımız

saklıdır.

3 Hazırlık

3.1 Oda termostatı yerleşimi

Oda Termostatınızı yaşam alanınızda sık kullandığı-

nız bir odaya yerleştiriniz. Örneğin; evinizin salonu

veya oturma odası gibi. Oda Termostatını kapı girişi

ya da pencere kenarı gibi hava sirkülasyonunun çok

olduğu yerlere monte etmekten kaçınınız. Ayrıca ısı

ünitelerine (kalorifer peteği, şömine vb.) yakın yerle-

re ve doğrudan güneş ışığı alan yerlere koymayınız.

Oda Termostatının konulduğu yerin, yerden 150 cm

yükseklikte olmasını öneririz. Oda Termostatını ko-

3.3 Modem yerleşimi

Modem yerleşiminde dikkat edilmesi gereken hu-

suslar, Modemin kombiniz ile fiziksel olarak temas

etmemesi, sıvı, toz vb. gibi dış maddelerden korun-

masıdır.

Cihazlar alınan ve iletilen sinyallerin zarar görmesini

en aza indirecek şekilde aşağıdaki hususlara dikkat

edilerek yerleştirilmelidir;

• Cihazlar metal yüzeylere monte edilmemelidir.

• Cihazlar, elektrik kabloları ve bilgisayar, televizyon

üniteleri gibi elektronik ekipmanların yakınına

monte edilmemelidir.

• Cihazlar, özel cam veya özel beton gibi ince metal

ağlar kullanılan büyük metal yapıların veya diğer

yapı malzemelerinin yanına monte edilmemelidir.

• Alıcı ve verici Oda Termostatı-Modem) arasındaki

mesafe 2 kat ve 20 metreyi geçmemelidir.

• Alıcı (Modem) kombiden en az 50 cm uzağa

monte edilmelidir.

3.4 Modem kurulumu

• Öncelikle kombinizi ve kombinizin enerji besleme-

sini (sigorta, priz vb.) kapatınız.

• Bağlantı şemasında gösterildiği şekilde, kombi

bağlantı kablosunun bir ucunu modemin com,

diğer ucunu no girişine bağlayınız.

• Modeme bağladığınız kablonun diğer uçlarını,

kombinizin kullanım kılavuzunda gösterildiği şe-

kilde oda termostatı köprülü bağlantı klemensine

bağlayınız.

• Modem güç kablosunu önce modeme, sonra

kombinin bağlandığı sigortaya bağlamanız gere-

kir. Kablo bağlantı işlemini bitirdikten sonra sıra-

sıyla sigortanızı ve kombinizi açınız.

• Modemin manuel kullanım butonuna 2 saniye

basılı tutarak, modem üstünde bulunan led’in tu-

runcu renkte yanıp söndüğünü görmelisiniz. Bu

şekilde kombinin çalıştığına emin olduktan sonra

yabileceğiniz yeri bulmak için birkaç yer denemesi

yapabilirsiniz.

150 cm

min. 20 cm

UP

UP

UP

PU

1

2

3

3.2 Pilleri takılması

Oda Termostatınızı duvar aparatından çekerek çı-

karınız. Oda Termostatınızın arkasında bulunan pil

kapağını çıkarınız. 2 adet alkalin pili, pil yuvasına

yerleştiriniz. Pilleri takarken yönlerinin doğru oldu-

ğundan emin olunuz. Pil kapağını kapatarak Oda

Termostatınızı duvar aparatına yerleştiriniz. Her iki

pili de aynı zamanda değiştiriniz.

Düşük Pil Uyarısı: Ekranda “ ” simgesi görüldü-

ğünde “düşük pil uyarısı” anlamına gelmektedir.

Bu uyarı görüldüğünde pillerin değiştirilmesi öneril-

mektedir.

A

UYARI! Ürünün uzun süre (15 gün-

den fazla) kullanılmadığı durumlarda

pilleri çıkarınız. Aksi halde oluşacak

arızalar garanti kapsamı dışındadır.

C

Ömrü biten pillerinizi lütfen piller için

ayrılmış çöp kutusuna atınız.

aynı butona tekrar 2 saniye basılı tutarak turuncu

led’in kapandığını görünüz.

• Modemi, oda termostatıyla eşleştirmek için oda

termostatının kurulumunu gerçekleştiriniz.

3.5 Modem bağlantı şeması

A

UYARI!Kombi içerisinde veya elektrik

tesisatı ile ilgili işlemler mesleki yeter-

liliğe sahip kişiler tarafından yapılma-

lıdır.

4 Kullanım

4.1 Modem LED anlamları

Sabit Kırmızı Modemde enerji var

fakat Modem ile Oda

Termostatı eşleşmemiş.

Yeşil yanıp sönme Oda Termostatından

eşleşme sinyali bekliyor.

Sabit Yeşil Modem ile Oda

Termostatı eşleşmiş.

Kombi çalışmıyor.

Turuncu 3 kez kısa

yanıp sönme

Modeme kombiyi çalıştır

sinyali geldi.

Sabit Turuncu Kombi çalışıyor.

Yeşil 3 kez kısa yanıp

sönme

Modeme kombiyi

çalıştırma sinyali geldi.

Turuncu yanıp sönme Kombi manuel modda

çalışıyor.

Kırmızı yanıp sönme Modem, Oda

Termostatından 22

dakika veya daha fazla

süre sinyal alamadı ve

kombi kapatıldı.

Derecelendirme

Bu kılavuz hakkında daha fazla bilgi

Arçelik AR PRO WL RT Termostat cihazınız için basılı bir kılavuza sahip olmanın güzel bir şey olduğunun farkındayız. Kılavuzu her zaman web sitemizden indirebilir ve kendiniz yazdırabilirsiniz. Orijinal bir kılavuza sahip olmak istiyorsanız Arcelik ile iletişime geçmenizi öneririz. Orijinal bir kılavuz sağlayabilirler. Arçelik AR PRO WL RT Termostat cihazınızın kılavuzunu farklı bir dilde mi arıyorsunuz? Ana sayfamızdan tercih ettiğiniz dili seçin ve mevcut olup olmadığını görmek için model numarasını arayın.

Özellikler

Arçelik Termostatlar için tüm kılavuzlar
Termostatlar ile ilgili daha fazla kılavuz

Arçelik AR PRO WL RT Termostat hakkında Sıkça Sorulan Sorular

Destek ekibimiz faydalı ürün bilgileri arar ve sıkça sorulan soruları cevaplar. Sıkça sorulan sorularda hatalı bir cevaba rastlamanız halinde lütfen bunu iletişim formunu kullanarak bize bildirin.

İlgili ürünler

Kullanım kılavuzu

Arçelik DGK 10 W OT Termostat

Kullanım kılavuzu

Delta Dore Tybox 327 Termostat

Kullanım kılavuzu

Fantini Cosmi C16 Termostat

Kullanım kılavuzu

Buderus RC10 Termostat

Kullanım kılavuzu

Danfoss TP7000 Range Termostat

Kullanım kılavuzu

Siemens REV17 Termostat

Kullanım kılavuzu

Bosch TR 200 Termostat

Kullanım kılavuzu

Vaillant VRC 410 Termostat

İlgili kategoriler
