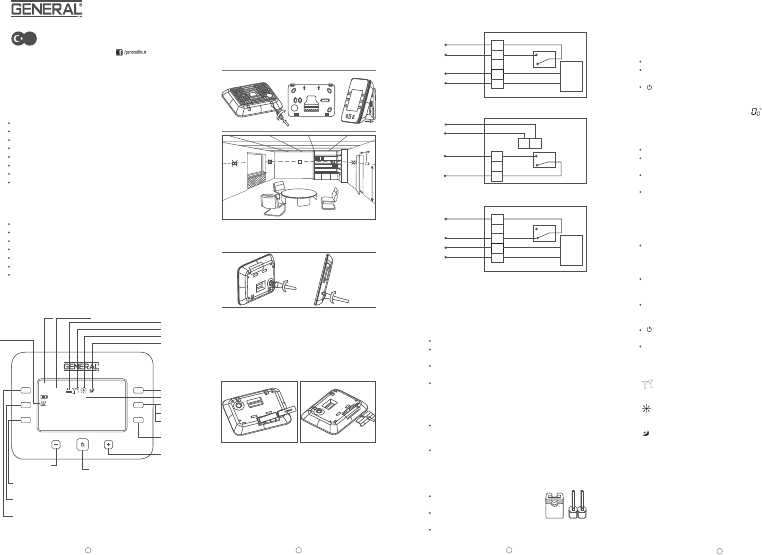

Kullanım kılavuzu General ABR 320 Meteoroloji istasyonu

Kullanım kılavuzu

GENEL ÖZELLİKLER

ABR 320 SET kablosuz oda termostatıdır. Kullanıcı oda

termostatını ihtiyacı doğrultusunda programlayıp daha

konforlu ve ekonomik ısınma sağlar.

Kablosuz bağlantı

Dokunmatik Tuşlar

Günlük ve Haftalık Programlama (7x24)

Parti Modu, Konfor Modu, Ekonomi Modu

Haftalık Program veya Manuel Kullanım Seçeneği

Ekran Aydınlatması (Backlight)

Hassas sıcaklık ölçüm

Sıcaklık kalibrasyonu

TEKNİK VERİLER

Voltaj

Yük Akımı

Hassasiyet

Çalışma Sıcaklığı

Zamanlama Hatası

Radyo Frekansı

Pil Ömrü

ABR 320 SET GÖSTERGE VE TUŞLAR

Dijital Oda Termostatı

tr

ABR 320 SET

KULLANIM KILAVUZU

www.generallife.com.tr

1 2

3

4

: 3V ± 0.2V (DC)

: 10 A

o

: ± 0.5 C

o o

: 5.0 C - 30 C

: < % 1

:433 Mhz

: 1 yıl (2×AA)

ABR 320 SET BAĞLANTI ŞEMASI

ISITMA ÜNİTELERİ İÇİN BAĞLANTI ŞEMASI

SOĞUTMA ÜNİTELERİ İÇİN BAĞLANTI ŞEMASI

ODA TERMOSTATININ ALICIYA TANITILMASI

ABR 320 SET serisi oda termostatlarının her biri alıcısı ile

tanımlanmıştır. Herhangi bir sinyal kaybı durumunda

aşağıdaki adımları takip ederek tanımlama işlemini yapınız.

Öncelikle alıcı üzerindeki kapağı açınız.

Alıcıya enerji verildikten sonra, alıcı üzerindeki “IP_SET”

butonuna basınız.

Altta sabit olarak yanan yeşil led yanıp sönmeye

başlayacaktır.

Kablosuz oda termostatı kapalı konumda iken “MANUAL”

tuşuna 3 saniye basılı tutulduğunda ekrana sıcaklık

kalibrasyon ayarı gelir. Tekrar “MANUAL” tuşuna

basıldığında ID tanımlama menüsünün seri numaraları

ekrana gelir.

“MANUAL” tuşuna tekrar basıldığında alıcı üzerinde yanıp

sönen yeşil led sabit konuma geçecek ve alıcıdan uyarı sesi

gelecektir.

Artık alıcı ile kablosuz oda termostatı birbirine tanıtılmıştır.

Sinyal Sesinin Kapatılması

GENERAL Life oda termostatlarında alıcıdan gelen sinyal

sesini kapatabilirsiniz.

Sinyal sesini kapatmak için alıcı

üzerindeki kapağı açınız.

IP_SET butonunun yanında yer alan

jumper kapağını (Jx1) çıkarınız.

Kapağı çıkardığınız takdirde sinyal sesi kesilecektir.

Termostat Ucu

AC 220 V

COM

NO

NC

L

N

Termostat Ucu

AC 220 V

COM

NO

NC

L

N

Gün

Saat Göstergesi

Sıcaklık Göstergesi

Haftalık Program

Konfor Modu

Ekonomi Modu

Parti Modu

Programlama

Mod Seçimi

Sıcaklık Kalibrasyonu

Termostat ve Alıcı

Eşleştirme

Saat, Gün ve

Mod Ayarlama

Aç/Kapa ve

Geri Tuşu

Derece ve Veri

Ayarlama

Derece ve Veri

Ayarlama

Parti Modunu

Seçme Butonu

Konfor Modunu

Seçme Butonu

Ekonomi Modunu

Seçme Butonu

Kombi Çalışıyor

SICAKLIK KALİBRASYONU

ABR 320 SET serisi oda termostatlarında kullanılan

sensörler çok hassastır. Bu hassaslığı yaşam alanınızda

bulunan termometrelerde bulamazsınız. Yaşam alanınızda

bulunan termometrelerdeki sıcaklığı baz almak istiyorsanız

bunun için oda termostatınızı kalibre ediniz.

Cihazınız kapalı iken “MANUAL” tuşuna 3 saniye basınız.

İstediğiniz sıcaklığı görmek için + ve - tuşları ile sıcaklık

farkını ayarlayınız. Bu değer -8 ile +8 arasında ayarlanabilir.

“ ” tuşuna tekrar basarak ayarı kaydediniz ve ana ekrana

geri dönünüz.

Uyarı: Önerilen sıcaklık kalibrasyon ayarı “ "dır.

SAAT ve GÜN AYARI

“SET” tuşuna 3 saniye basılı tutunuz.

Karşınıza saat ayarı çıkacaktır. “+” ve “-” tuşları ile saat

ayarını yapınız ve “SET” tuşuna basarak ilerleyiniz.

Karşınıza çıkan dakika ayarını aynı saat ayarında olduğu gibi

“+” ve “-” tuşları ile yapınız ve “SET” tuşu ile ilerleyiniz.

Ekranın sol üst köşesinde haftanın ilk günü görünecektir.

“+” ve “-” tuşlarına basarak bulunduğunuz günü seçiniz ve

tekrar “SET” tuşuna basarak ilerleyiniz.

MOD AYARI

Gün ayarından sonra “SET” tuşuna tekrar bastığınızda

karşınıza parti modu sıcaklık değeri çıkacaktır. İstediğiniz

sıcaklığı “+” ve “-” tuşlarını kullanarak ayarlayınız. Tekrar

“SET” tuşuna basarak ilerleyiniz.

Karşınıza konfor modu sıcaklık değeri çıkacaktır. Konfor

modu için istediğiniz sıcaklığı ayarlayarak “SET” tuşuna

basınız.

Son olarak ekonomi modu sıcaklık değerini göreceksiniz.

Yine “+” ve “-” tuşları ile istediğiniz sıcaklık değerini

ayarlayınız.

“ ” tuşuna basarak veya 15 saniye bekleyerek yaptığınız

ayarları kaydediniz.

Artık saat ayarınız yapılmış; parti modu, konfor modu ve

ekonomi modu sıcaklık değerleri ayarlanmış durumdadır.

Modlar

Parti Modu

Konfor Modu

Ekonomi Modu

Manuel Kullanım: Haf talık program kullanmak

istemiyorsanız “MANUAL” tuşuna basarak istediğiniz modu

seçebilir ve seçilen modda manuel (program dışı)

çalışmasını sağlayabilirsiniz. Programa tekrar dönmek için

“PROGRAM” tuşuna basmanız yeterli olacaktır.

: Haftalık programda veya manuel

olarak kullanılabilir. Tavsiye edilen

o

sıcaklık değeri 26 C’dir.

: Haftalık programda veya manuel

olarak kullanılabilir. Tavsiye edilen

o

sıcaklık değeri 23/24 C’dir.

: Haftalık programda veya manuel

olarak kullanılabilir. Tavsiye edilen

o

sıcaklık değeri 17/18 C’dir.

Portatif kullanım için, ABR 320 SET’in ayak aparatı aşağıda

gösterildiği gibi takılmalıdır.

PİL DEĞİŞİMİ

ABR 320 SET ile birlikte gelen 2 adet alkalin pili, pil yuvasına

yerleştiriniz. Pil değişikliği ABR 320 SET'in arkasında

bulunan açılır kapaklı pil yuvasının kapağı çıkarılarak

yapılmaktadır. Her zaman iki pili de aynı zamanda

değiştiriniz. Pilleri takarken yönlerinin doğru olmasına özen

gösteriniz.

UYARI!

Ömrü biten pillerinizi piller için ayrılmış çöp kutusuna atınız.

ABR 320 SET MONTAJI

Öncelikle duvar askısını monte ediniz. Duvar askısını evin

merkezi bir konumuna yerden 150 cm yüksekliğe

sabitleyiniz. ABR 320 SET'i kapı girişi ya da pencere kenarı

gibi hava sirkülasyonunun çok olduğu yerlere monte

etmekten kaçınınız. Duvar askısını monte ettikten sonra ABR

320 SET’i duvar askısına takınız.

min.20

150 cm

1

2

3 4

5

6

7

UP UP

COM

NO

NC

LN

TERMOSTAT UCU

AC 220 V

Şema A

Şema B

PARTY

COMFORT

ECONOMY

PROGRAM

MANUAL

SET

ABR 320 SET

0

1 2

3

4

5 6

7

8 9 10

11 12

13

14

15 16

17

18 19 20

21 22

23

HAFTALIK PROGRAM

PARTİ MODU

KONFOR MODU

EKONOMİ MODU

MANUAL KULLANIM

SICAKLIĞI

ODA

KUR

K K K K K K K K K K K K K K K K K K K K K K K K

P P P P P P P P P P P P P P P P P P P P P P P P

E E E E E E E E E E E E E E E E E E E E E E E E

o

C

27

.5

P.TESİ SALI ÇARŞAMBA PERŞEMBE CUMA CUMARTESİ PAZAR

15:36
