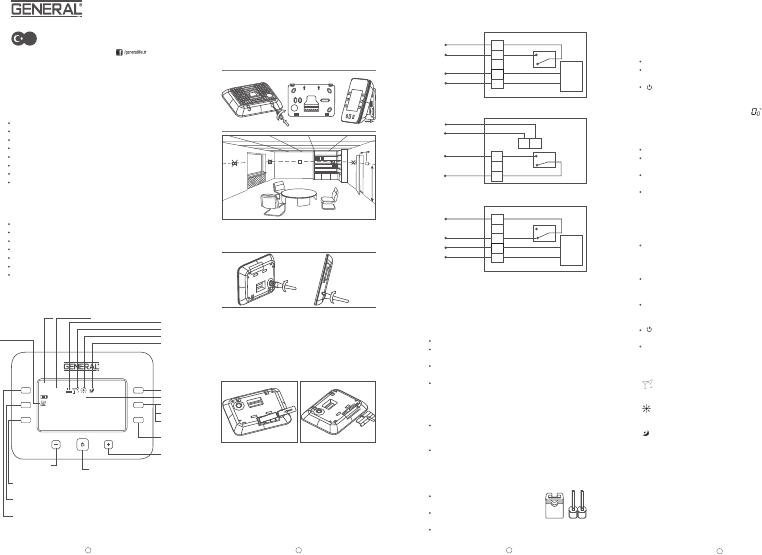

GENEL ÖZELLİKLER
ABR 320 SET kablosuz oda termostatıdır. Kullanıcı oda
termostatını ihtiyacı doğrultusunda programlayıp daha
konforlu ve ekonomik ısınma sağlar.
Kablosuz bağlantı
Dokunmatik Tuşlar
Günlük ve Haftalık Programlama (7x24)
Parti Modu, Konfor Modu, Ekonomi Modu
Haftalık Program veya Manuel Kullanım Seçeneği
Ekran Aydınlatması (Backlight)
Hassas sıcaklık ölçüm
Sıcaklık kalibrasyonu
TEKNİK VERİLER
Voltaj
Yük Akımı
Hassasiyet
Çalışma Sıcaklığı
Zamanlama Hatası
Radyo Frekansı
Pil Ömrü
ABR 320 SET GÖSTERGE VE TUŞLAR
Dijital Oda Termostatı
tr
ABR 320 SET
KULLANIM KILAVUZU
www.generallife.com.tr
1 2
3
4
: 3V ± 0.2V (DC)
: 10 A
o
: ± 0.5 C
o o
: 5.0 C - 30 C
: < % 1
:433 Mhz
: 1 yıl (2×AA)
ABR 320 SET BAĞLANTI ŞEMASI
ISITMA ÜNİTELERİ İÇİN BAĞLANTI ŞEMASI
SOĞUTMA ÜNİTELERİ İÇİN BAĞLANTI ŞEMASI
ODA TERMOSTATININ ALICIYA TANITILMASI
ABR 320 SET serisi oda termostatlarının her biri alıcısı ile
tanımlanmıştır. Herhangi bir sinyal kaybı durumunda
aşağıdaki adımları takip ederek tanımlama işlemini yapınız.
Öncelikle alıcı üzerindeki kapağı açınız.
Alıcıya enerji verildikten sonra, alıcı üzerindeki “IP_SET”
butonuna basınız.
Altta sabit olarak yanan yeşil led yanıp sönmeye
başlayacaktır.
Kablosuz oda termostatı kapalı konumda iken “MANUAL”
tuşuna 3 saniye basılı tutulduğunda ekrana sıcaklık
kalibrasyon ayarı gelir. Tekrar “MANUAL” tuşuna
basıldığında ID tanımlama menüsünün seri numaraları
ekrana gelir.
“MANUAL” tuşuna tekrar basıldığında alıcı üzerinde yanıp
sönen yeşil led sabit konuma geçecek ve alıcıdan uyarı sesi
gelecektir.
Artık alıcı ile kablosuz oda termostatı birbirine tanıtılmıştır.
Sinyal Sesinin Kapatılması
GENERAL Life oda termostatlarında alıcıdan gelen sinyal
sesini kapatabilirsiniz.
Sinyal sesini kapatmak için alıcı
üzerindeki kapağı açınız.
IP_SET butonunun yanında yer alan
jumper kapağını (Jx1) çıkarınız.
Kapağı çıkardığınız takdirde sinyal sesi kesilecektir.
Termostat Ucu
AC 220 V
COM
NO
NC
L
N
Termostat Ucu
AC 220 V
COM
NO
NC
L
N
Gün
Saat Göstergesi
Sıcaklık Göstergesi
Haftalık Program
Konfor Modu
Ekonomi Modu
Parti Modu
Programlama
Mod Seçimi
Sıcaklık Kalibrasyonu
Termostat ve Alıcı
Eşleştirme
Saat, Gün ve
Mod Ayarlama
Aç/Kapa ve
Geri Tuşu
Derece ve Veri
Ayarlama
Derece ve Veri
Ayarlama
Parti Modunu
Seçme Butonu
Konfor Modunu
Seçme Butonu
Ekonomi Modunu
Seçme Butonu
Kombi Çalışıyor
SICAKLIK KALİBRASYONU
ABR 320 SET serisi oda termostatlarında kullanılan
sensörler çok hassastır. Bu hassaslığı yaşam alanınızda
bulunan termometrelerde bulamazsınız. Yaşam alanınızda
bulunan termometrelerdeki sıcaklığı baz almak istiyorsanız
bunun için oda termostatınızı kalibre ediniz.
Cihazınız kapalı iken “MANUAL” tuşuna 3 saniye basınız.
İstediğiniz sıcaklığı görmek için + ve - tuşları ile sıcaklık
farkını ayarlayınız. Bu değer -8 ile +8 arasında ayarlanabilir.
“ ” tuşuna tekrar basarak ayarı kaydediniz ve ana ekrana
geri dönünüz.
Uyarı: Önerilen sıcaklık kalibrasyon ayarı “ "dır.
SAAT ve GÜN AYARI
“SET” tuşuna 3 saniye basılı tutunuz.
Karşınıza saat ayarı çıkacaktır. “+” ve “-” tuşları ile saat
ayarını yapınız ve “SET” tuşuna basarak ilerleyiniz.
Karşınıza çıkan dakika ayarını aynı saat ayarında olduğu gibi
“+” ve “-” tuşları ile yapınız ve “SET” tuşu ile ilerleyiniz.
Ekranın sol üst köşesinde haftanın ilk günü görünecektir.
“+” ve “-” tuşlarına basarak bulunduğunuz günü seçiniz ve
tekrar “SET” tuşuna basarak ilerleyiniz.
MOD AYARI
Gün ayarından sonra “SET” tuşuna tekrar bastığınızda
karşınıza parti modu sıcaklık değeri çıkacaktır. İstediğiniz
sıcaklığı “+” ve “-” tuşlarını kullanarak ayarlayınız. Tekrar
“SET” tuşuna basarak ilerleyiniz.
Karşınıza konfor modu sıcaklık değeri çıkacaktır. Konfor
modu için istediğiniz sıcaklığı ayarlayarak “SET” tuşuna
basınız.
Son olarak ekonomi modu sıcaklık değerini göreceksiniz.
Yine “+” ve “-” tuşları ile istediğiniz sıcaklık değerini
ayarlayınız.
“ ” tuşuna basarak veya 15 saniye bekleyerek yaptığınız
ayarları kaydediniz.
Artık saat ayarınız yapılmış; parti modu, konfor modu ve
ekonomi modu sıcaklık değerleri ayarlanmış durumdadır.
Modlar
Parti Modu
Konfor Modu
Ekonomi Modu
Manuel Kullanım: Haf talık program kullanmak
istemiyorsanız “MANUAL” tuşuna basarak istediğiniz modu
seçebilir ve seçilen modda manuel (program dışı)
çalışmasını sağlayabilirsiniz. Programa tekrar dönmek için
“PROGRAM” tuşuna basmanız yeterli olacaktır.
: Haftalık programda veya manuel
olarak kullanılabilir. Tavsiye edilen
o
sıcaklık değeri 26 C’dir.
: Haftalık programda veya manuel
olarak kullanılabilir. Tavsiye edilen
o
sıcaklık değeri 23/24 C’dir.
: Haftalık programda veya manuel
olarak kullanılabilir. Tavsiye edilen
o
sıcaklık değeri 17/18 C’dir.
Portatif kullanım için, ABR 320 SET’in ayak aparatı aşağıda
gösterildiği gibi takılmalıdır.
PİL DEĞİŞİMİ
ABR 320 SET ile birlikte gelen 2 adet alkalin pili, pil yuvasına
yerleştiriniz. Pil değişikliği ABR 320 SET'in arkasında
bulunan açılır kapaklı pil yuvasının kapağı çıkarılarak
yapılmaktadır. Her zaman iki pili de aynı zamanda
değiştiriniz. Pilleri takarken yönlerinin doğru olmasına özen
gösteriniz.
UYARI!
Ömrü biten pillerinizi piller için ayrılmış çöp kutusuna atınız.
ABR 320 SET MONTAJI
Öncelikle duvar askısını monte ediniz. Duvar askısını evin
merkezi bir konumuna yerden 150 cm yüksekliğe
sabitleyiniz. ABR 320 SET'i kapı girişi ya da pencere kenarı
gibi hava sirkülasyonunun çok olduğu yerlere monte
etmekten kaçınınız. Duvar askısını monte ettikten sonra ABR
320 SET’i duvar askısına takınız.
min.20
150 cm
1
2
3 4
5
6
7
UP UP
COM
NO
NC
LN
TERMOSTAT UCU
AC 220 V
Şema A
Şema B
PARTY
COMFORT
ECONOMY
PROGRAM
MANUAL
SET
ABR 320 SET
0
1 2
3
4
5 6
7
8 9 10
11 12
13
14
15 16
17
18 19 20
21 22
23
HAFTALIK PROGRAM
PARTİ MODU
KONFOR MODU
EKONOMİ MODU
MANUAL KULLANIM
SICAKLIĞI
ODA
KUR
K K K K K K K K K K K K K K K K K K K K K K K K
P P P P P P P P P P P P P P P P P P P P P P P P
E E E E E E E E E E E E E E E E E E E E E E E E
o
C
27
.5
P.TESİ SALI ÇARŞAMBA PERŞEMBE CUMA CUMARTESİ PAZAR
15:36
