CE1G2206xx 2015-03-18 29/56

Telepítési leírás REV24RF.. és RCR10/868

1 Eszköz elhelyezése

1.1 REV24RF.. és RCR10/868

· Az eszközöket úgy kell elhelyezni, hogy a kibocsátott és fogadott

jeleket a lehető legkevesebb zavaró tényező befolyásolja. Ezért az

alábbi pontokat be kell tartani a REV24RF..-nél csakúgy, mint az

RCR10/868-nál:

- Ne szerelje a készülékeket fém felületre

- Ne szerelje a készülékeket elektromos vezetékek vagy elektromos

készülékek közelébe (PC, TV, mikrohullámú sütő, stb.)

· Ne szereljük a készülékeket nagy fémtartalmú építőelemekre

(vasbeton szerkezet), illetve speciális fémes felületek közvetlen

közelébe mint például speciális üveg vagy speciális beton.

· A távolság az adóegység és vevőegység között nem haladhatja meg a

20 m-t vagy a 2 emelet távolságot.

1.2 REV24RF.. (termosztát / adóegység)

· A termosztát / adóegységet célszerű a nappaliban elhelyezni (fali

szerelés lásd C, szabadonálló elhelyezés támasztólappal lásd E ábra).

· A REV24RF..-et a helyiség levegőjére jellemző hőmérsékleti ponton

kell elhelyezni úgy, hogy olyan zavaró tényező, mint közvetlen

sugárzás, ajtó vagy függöny takarása, vagy bármi más fűtő vagy hűtő

hatás ne ronthassa a hőmérséklet-érzékelés pontosságát.

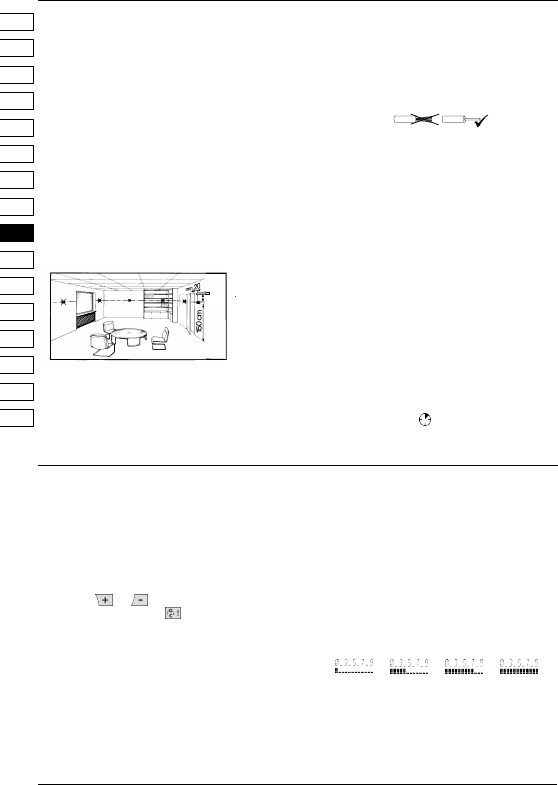

Fali szerelés:

min.

10 cm

2261Z03

1.3 RCR10/868 (vevőegység)

· A vevőegységet célszerű a vezérelt eszköz (kazán) közvetlen

közelében felszerelni.

· Bizonyosodjon meg arról, hogy a felszerelés helye száraz és fröccsenő

víztől védett!

· Az eszközt fel lehet szerelni a forgalomban lévő szerelődobozokra vagy

közvetlenül a falra.

2 Vezeték ellenőrzése

Elektromos bekötés: lásd “Bekötési ábra”.

Tudnivaló: Ne használjon sodort vezetéket csak

tömör vagy hüvelyezett végű vezetéket!

3 Tudnivalók

· A helyi elektromos szerelési előírásokat mindenkor be kell tartani!

· Amennyiben a referenciahelyiség (ahova a termosztát lett elhelyezve)

termosztatikus radiátorszelepekkel van felszerelve, akkor a

szelepfejeket teljesen nyitott állásba kell állítani!

· Áramköri megszakító alkalmazása minden esetben szükséges, max. C

16A.

· Ha a rádiókapcsolatot szeretné ellenőrizni, nyomja le a TEST gombot

a REV24RF.. hátulján!

· A LED_1 vörösen világít ha az RCR10/868 vevőegység nagyon

gyenge jeleket kap, vagy egyáltalán nincs jelvétel kb. 65 percen át.

Ekkor ellenőrizze a REV24RF.. kijelzőjén a megjelenő hibaüzenetet.

· Addig, amíg az RCR10/868 vevőegység megfelelő vezérlőjelet kap, a

vevőegység normál feltételekkel működik. Ha megszűnik a rádiójel, a

relé az utoljára kapcsolt állapotában marad egy ideig.

Amint az RCR10/868 vevőegység újra megfelelő vezérlőjelet képes

fogni a REV24RF..-ről, a működése visszatér a normál állapotba.

· Amennyiben 60 percig nem kap vezérlőjelet az RCR10/868, vagy nem

megfelelő a jel, a relé elengedett állapotba kerül (a vezérelt eszköz

pedig kikapcsol). A LED_1 vörösen világít.

Amint az RCR10/868 vevőegység újra megfelelő vezérlőjelet képes

fogni a REV24RF..-ről, a működése visszatér a normál állapotba.

· Áramszünet esetén az RCR10/868 vevőegység reléje kikapcsolt

állapotba kerül.

· Amennyiben a REV24RF.. adóegység meghibásodik, az RCR10/868

vevőegység reléjét manuálisan is be lehet kapcsolni. Amint a

REV24RF.. ismét megfelelően működik, az adóegységről küldött új

vezérlőjel felülírja a manuális kapcsolást. Ez a folyamat 130 percig is

eltarthat.

· Nyomja le a vezérlő gombot

a relé kézi kapcsolásához (BE vagy

KI). A LED_1 jelzi a manuális vezérlést gyors villogással. A LED_2

világít ha az Lx-L1 zárt állapotban van (Lx-L2 nyitva). LED_2 nem

világít, ha az Lx-L1 nyitott állapotban van (Lx-L2 zárva)

Üzembe helyezés REV24RF..

1 A REV24RF.. bekapcsolása

· Távolítsa el a fekete színű szigetelő csíkot az elemtartóból (F ábra);

az eltávolítás után az eszköz azonnal működésre kész.

2 Nyelv kiválasztása

· A bekapcsolás után a kijelző bal felső sarkában a készülék típusa

jelenik meg, és a “THANK YOU …“ felirat látszik a kijelző

szövegsorában minden elérhető nyelven.

· Nyomja le bármelyik gombot a „futó” kijelző megállításához. A nyelvek

kiválasztása az “ENGLISH“-sel kezdődik (gyári beállítás - angol).

Nyomja le a

vagy gombokat amíg az Ön által választott

nyelv megjelenik! Ezt követően a gomb lenyomásával vagy a

tolókapcsoló elmozdításával a kíválasztott nyelvi beállítás elmenthető

(lásd G ábra).

1 Az RCR10/868 vevőegység ideiglenes

felszerelése

· Amennyiben lehetőség van rá, először a vevőegységet csak

ideiglenesen szerelje fel, hogy a jelerősség ellenőrzését követően a

vevőegységet a legjobb jelerősségű helyre tudja véglegesen telepíteni.

· Kösse be véglegesen az RCR10/868 vevőegységet.

A teendőket lásd H-tól M-ig (az előlapot is zárja be)

4 RCR10/868 és REV24RF..

· Az eszközök összepárosított állapotban vannak gyárilag.

· Kézi összekapcsoláshoz kövesse a leírásban közölteket!

5 Telepítés és elhelyezés REV24RF..

· Lásd “Telepítési leírás REV24RF.. és RCR10/868“

· Szerelje fel vagy állítsa a helyére a REV24RF..-et az Önnek megfelelő

helyre:

Vegye ki az eszköz az alaplapból (lásd A)

- Fali szerelést (lásd B, C és D)

- Szabadonálló elhelyezést (lásd E)

6 A legjobb vételi hely kiválasztása

a) Kapcsolja be az RCR10/868 vevőegységet

b) Helyezze el a REV24RF..-et a kiválasztott helyre.

A teszt rádiójel küldéséhez nyomja le a TEST gombot a termosztát

hátulján (lásd N1)

c) A REV24RF.. kijelzője mutatja a rádiókapcsolat minőségét. A jelzősáv

és felette a számok a kapcsolat minőségének indikátorai (0…9). Ha a

sáv épphogy csak látszik a 0 alatt, nincs biztonságos rádiókapcsolat.

Rossz Elégséges Jó Nagyon jó

d) A vevőegységen a LED_1 jelzi a kapcsolat minőségét (lásd N2):

Vörös = rossz minőségű vagy elégtelen vétel

Narancs= jó

Zöld = nagyon jó

e) Ha a rádiójel minősége nem megfelelő, akkor csökkentse a távolságot

a termosztát és a vevőegység között.

Ezt követően ismételje meg a tesztet!

DE

EN

FR

IT

NL

ES

PT

CS

HU

PL

SV

FI

DA

TR

EL

RO
